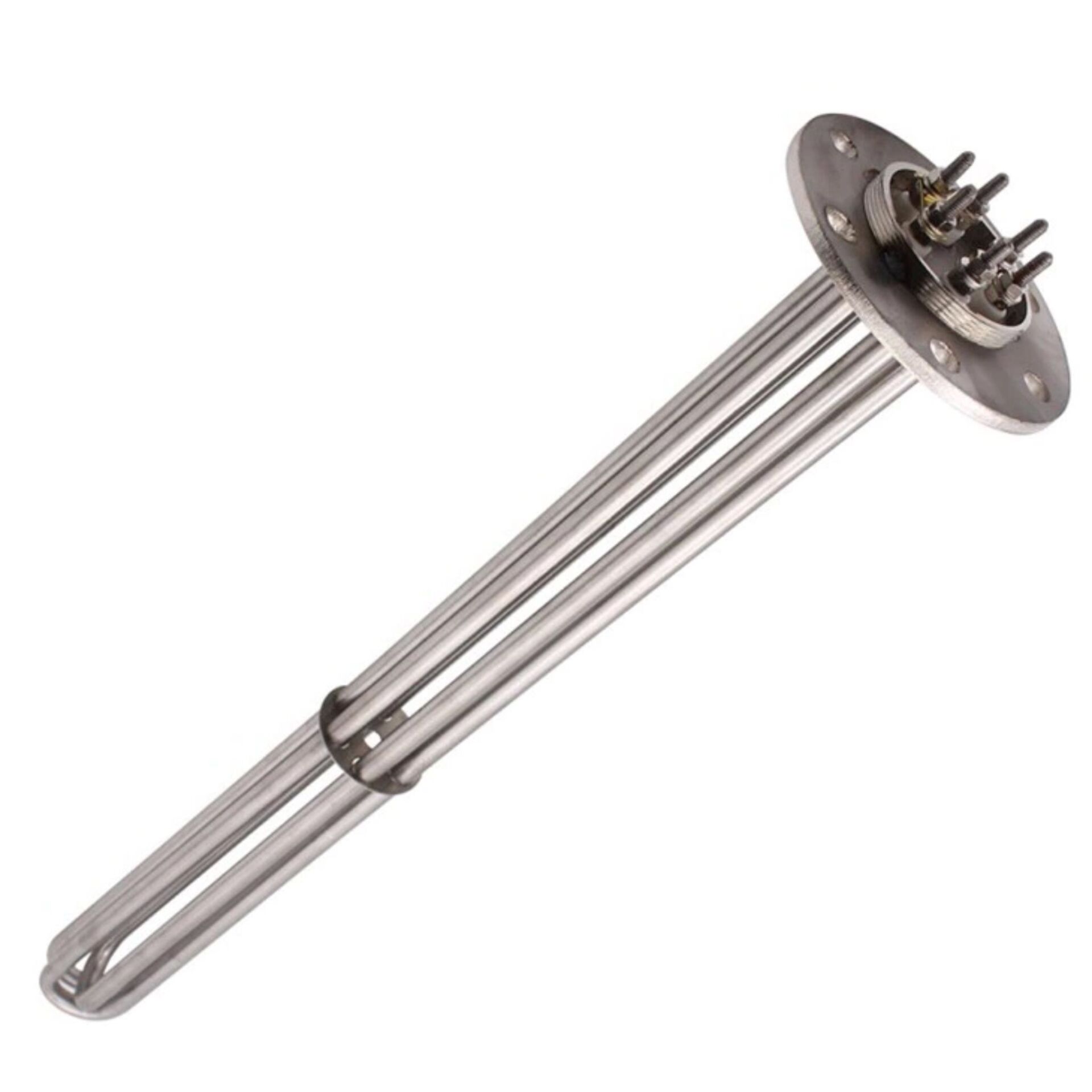

هیترهای فلنجدار
هیتر فلنجدار یا همان المنت فلنجدار یکی از پرکاربردترین تجهیزات گرمایشی در صنایع مختلف است.
این نوع هیترها با استفاده از چندین المنت میله‌ای U شکل که روی یک فلنج فلزی (استیل یا برنجی) نصب می‌شوند، وظیفه‌ی گرم‌کردن انواع سیالات از جمله آب، روغن، اسید، گاز و هوا را بر عهده دارند.
ساختار مقاوم، قابلیت کار در فشار و دمای بالا، و طراحی دقیق آن‌ها باعث شده که هیتر فلنجدار تاف المنت به انتخاب اول صنایع حرارتی در ایران تبدیل شود.
ساختار هیتر فلنجدار و المنت فلنجدار
در طراحی و ساخت هیتر فلنجدار، چند المنت میله‌ای فلنجدار U شکل به‌صورت دقیق روی یک فلنج استیل یا فلنج برنجی نصب می‌شوند.
جنس المنت‌ها بسته به نوع سیال و دمای کاری از آلیاژهای مختلف ساخته می‌شود، شامل:
- استیل ضدزنگ 304 برای محیط‌های عمومی و سیالات معمولی
- استیل 316 برای محیط‌های خورنده‌تر و دارای املاح بالا
- استیل 321 برای دماهای بالاتر و نوسانات حرارتی شدید
- مانیسمان حرارتی و اینکولوی 800 برای محیط‌های خاص با نیاز به دوام حرارتی طولانی
اتصال بین المنت‌ها و فلنج از طریق جوشکاری آرگون (TIG Welding) انجام می‌شود. این نوع جوشکاری باعث می‌شود اتصال کاملاً آب‌بند، مقاوم در برابر فشار و بدون نشتی باشد.
تست‌ها و کنترل کیفیت
هر المنت فلنجدار پس از مونتاژ و جوشکاری، از چند مرحله تست دقیق عبور می‌کند تا ایمنی و دوام آن تضمین شود:
- تست PT (Liquid Penetrant Test): برای بررسی ترک‌های سطحی جوش.
- تست UT (Ultrasonic Test): برای اطمینان از نفوذ کامل جوش و یکنواختی فلز.
- تست RT (Radiographic Test): برای شناسایی حفره‌ها یا نقص‌های داخلی فلز.
- تست مگر (Insulation Resistance Test): با ولتاژ ۱۰۰۰ ولت DC، که مقاومت عایقی المنت باید بیش از ۱۰۰۰ مگااهم باشد.
این تست‌ها تضمین می‌کنند که هیتر فلنجدار تاف المنت در محیط‌های صنعتی، مرطوب، یا تحت فشار، عملکردی ایمن و پایدار داشته باشد.
مشخصات فنی المنت میله‌ای فلنجدار
- جنس بدنه: استیل ضدزنگ 304، 316، 321
- نوع لوله: مانیسمان یا اینکولوی 800 (بر اساس سفارش)
- نوع جوشکاری: آرگون (TIG) با فیلر مقاوم حرارتی
- نوع فلنج: فلنج استیل یا فلنج برنجی
- نوع المنت: المنت میله‌ای U شکل با چگالی حرارتی بالا
- دمای کاری: تا 1200°C
- ولتاژ کاری: از 12V تا 480V و بالاتر
- قطر المنت: از 6.5 تا 18 میلی‌متر (به‌صورت فشرده و دستگاهی)
- مقاومت عایقی: بالاتر از 1000 مگااهم در تست مگر 1000 ولت
ویژگی‌ها و مزایای هیتر فلنجدار
- انتقال حرارت سریع و یکنواخت به سیال
- طراحی دقیق برای نصب آسان در مخازن و لوله‌ها
- مقاومت بالا در برابر شوک حرارتی و خوردگی
- طول عمر بالا با ساختار فشرده و جوشکاری دقیق
- ایمنی بالا در محیط‌های صنعتی
- قابلیت طراحی سفارشی بر اساس نوع سیال، فشار کاری و توان حرارتی مورد نیاز
کاربردهای هیتر فلنجدار (المنت فلنجدار)
- گرم‌کردن آب در مخازن صنعتی و خانگی
- هیتر مخازن روغن و سیالات ویسکوز
- هیترهای مخصوص حوضچه‌های اسیدی
- هیتر ضد انفجار برای محیط‌های حساس
- کاربرد در بویلرها، مبدل‌های حرارتی و سیستم‌های گرمایش فرایندی
- صنایع پتروشیمی، غذایی، دارویی، و تولیدی
در مجموعه تاف المنت، طراحی، جوشکاری و تست هر هیتر فلنجدار با دقت بالا و بر اساس استانداردهای بین‌المللی انجام می‌شود.
استفاده از المنت‌های میله‌ای U شکل با متریال استیل 304، 316، 321، مانیسمان و اینکولوی 800، در کنار جوشکاری آرگون و تست‌های PT، UT، RT و مگر 1000 ولت، تضمین می‌کند که هر محصول، سال‌ها بدون افت عملکرد کار کند.
