هیترهای مخازن آب

هیتر فلنج‌دار مخازن آب تاف المنت یکی از محصولات پرکاربرد در حوزه‌ی گرمایش صنعتی است که برای گرم‌کردن و نگهداری دمای آب در مخازن، دیگ‌ها و سیستم‌های فرآیندی استفاده می‌شود.

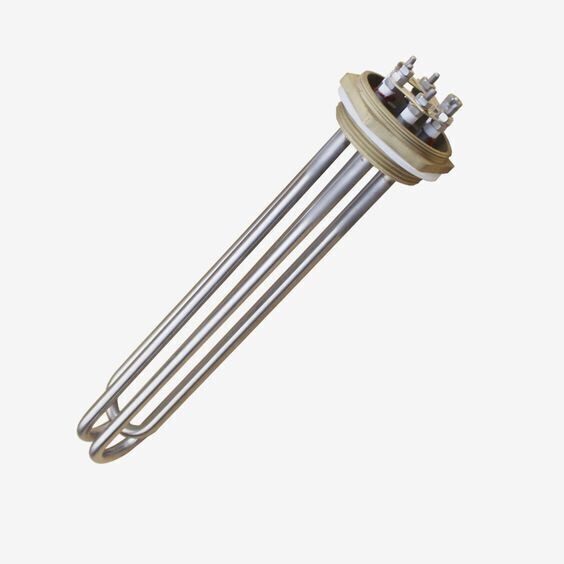

این نوع هیتر فلنج‌دار با استفاده از چندین المنت فلنج‌دار میله‌ای U شکل ساخته می‌شود که هرکدام وظیفه‌ی انتقال حرارت یکنواخت و سریع به سیال را بر عهده دارند.

در طراحی و ساخت این مدل‌ها از المنت میله‌ای استیل 304، استیل 316 و استیل 321 استفاده می‌شود.

هرکدام از این آلیاژها، متناسب با نوع آب، فشار کاری و دمای عملیاتی انتخاب می‌شوند:

• استیل 304: مناسب برای آب‌های تمیز و محیط‌های با خوردگی کم.
• استیل 316: مقاوم‌تر در برابر خوردگی، مناسب برای آب‌های سخت‌تر و محیط‌های مرطوب.
• استیل 321: مناسب برای شرایط کاری با نوسانات حرارتی زیاد و دمای بالا.

در مدل‌های سفارشی‌تر، المنت‌ها از لوله مانیسمان حرارتی یا آلیاژ اینکولوی 800 ساخته می‌شوند تا در برابر اکسیداسیون، شوک حرارتی و فشار بالا، عملکردی پایدار و طول‌عمر بالا داشته باشند.

ساختار و فرآیند تولید هیتر فلنج‌دار و المنت فلنج‌دار

در هر هیتر فلنج‌دار چند المنت فلنج‌دار میله‌ای U شکل با چینش دقیق روی یک فلنج استیل یا فلنج برنجی نصب می‌شوند.

اتصال المنت‌ها به فلنج به روش جوشکاری آرگون (TIG) انجام می‌شود که موجب آب‌بندی کامل، استحکام بالا و جلوگیری از هرگونه نشتی یا تخلخل در ناحیه اتصال می‌شود.

برای اطمینان از کیفیت جوش و ساختار مکانیکی، تمام اتصالات تحت آزمون‌های غیرمخرب (NDT) شامل موارد زیر قرار می‌گیرند:

• تست PT (Liquid Penetrant Test): جهت آشکارسازی ترک‌های سطحی.
• تست UT (Ultrasonic Test): برای بررسی عمق نفوذ و تخلخل داخلی فلز.
• تست RT (Radiographic Test): جهت اطمینان از یکنواختی جوش و سلامت کامل اتصال بین فلنج و المنت.

بعد از جوشکاری و تست، هر المنت میله‌ای فلنج‌دار تحت آزمون مقاومت عایقی مگر با ولتاژ ۱۰۰۰ ولت DC قرار می‌گیرد. مقاومت اندازه‌گیری‌شده معمولاً بیش از ۱۰۰۰ مگااهم است که این عدد نشان‌دهنده‌ی ایمنی بالا و عایق‌بندی کامل در محیط‌های مرطوب است.

مشخصات فنی المنت فلنج‌دار میله‌ای U شکل

• جنس بدنه المنت: استیل ضدزنگ 304، 316، 321
• نوع لوله: مانیسمان یا اینکولوی 800 با تراکم حرارتی بالا
• نوع اتصال: جوشکاری آرگون (TIG) با فلز پرکننده مخصوص مقاوم حرارتی
• تست‌های کنترل کیفیت: PT، UT، RT
• دمای کاری: تا حداکثر 1200°C
• ولتاژ کاری: از 12V تا 480V (قابل طراحی در ولتاژهای بالاتر)
• قطر المنت: از 6.5 تا 18 میلی‌متر (ساخت دقیق و فشرده)
• مقاومت عایقی: بالاتر از 1000 مگااهم در تست مگر 1000 ولت
• نوع فلنج: فلنج استیل یا فلنج برنجی بسته به محیط کاری
• نوع المنت: المنت میله‌ای U شکل با ساختار فشرده و فشرده‌سازی پودر MgO برای انتقال حرارت یکنواخت

مزایای فنی هیتر فلنج‌دار مخازن آب

• گرمایش سریع، یکنواخت و پایدار با المنت‌های میله‌ای U شکل
• طول عمر بالا و تحمل حرارتی عالی در دماهای بالا
• مقاوم در برابر رسوب، زنگ‌زدگی و خوردگی در محیط‌های مرطوب
• تست کامل جوش و عایق برای اطمینان از ایمنی و دوام
• طراحی اختصاصی بر اساس نوع مخزن، حجم سیال و توان مورد نیاز
• قابلیت نصب آسان و سرویس سریع به‌دلیل طراحی ماژولار المنت فلنج‌دار
•

کاربردهای هیتر فلنج‌دار مخازن آب

• سیستم‌های گرمایش آب صنعتی و خطوط فرآیند حرارتی
• تانک‌های ذخیره آب گرم، بویلرها و دیگ‌های بخار
• صنایع غذایی، دارویی و بهداشتی
• مبدل‌های حرارتی و سیستم‌های گرمایش غیرمستقیم
• کاربردهای گرمایی در کارخانه‌های تولیدی و کارگاه‌های صنعتی

در مجموعه تاف المنت، طراحی و ساخت هر هیتر فلنج‌دار با دقت بالا و بر اساس نیاز فنی مشتری انجام می‌شود.

استفاده از المنت‌های میله‌ای U شکل با آلیاژهای مقاوم استیل 304، 316، 321، مانیسمان و اینکولوی 800، به همراه جوشکاری آرگون دقیق و تست‌های PT، UT، RT و مگر 1000 ولت، تضمین می‌کند که محصول نهایی هم از نظر فنی و هم از نظر ایمنی در بالاترین سطح استاندارد قرار گیرد.
